彩钢复合风管板-铝箔消声复合风管的特点

XPS风管

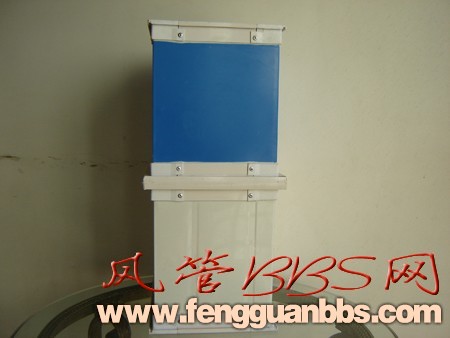

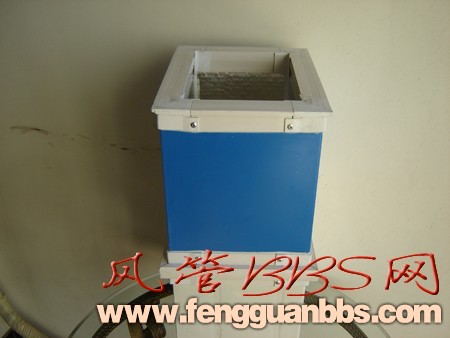

彩钢板-铝箔消声复合风管的特点[url=http://wpa.qq.com/msgrd?V=3&Uin=800001525&Site=[Discuz!]&from=discuz&Menu=yes][/url] 彩钢板-铝箔消声复合风管是目前传统玻纤风管的更新换代产品，又是镀锌铁皮风管的新一代进化产品。彩钢板玻纤复合风管除具有铁皮风管的刚度好、强度大的优点外，又具有发展势头很快的复合风管的不需要二次保温、吸声降噪的性能。风管外表为彩色钢板，克服了以前玻纤风管强度弱，外壁易破损的致命弱点，发扬了镀锌铁皮的优势；同时内壁为高密度玻璃棉板，保留了玻纤风管内壁消声的优点。彩钢板玻纤复合风管是镀锌铁皮风管和各种复合风管的集成者，是我公司研制和开发的二十一世纪的最新产品，并获国家专利（专利号：200420059732.x），并将引领世界风管产业的潮流。它的选材选用了当今各学科推崇的复合型材料，管道在成型后不需要二次保温，并且具有抑菌和消声功能，风管的生产实行机械化―高品质、高效率的保证。 1、 高效保温，节省能源消耗 该玻纤风管采用高密度玻璃棉板，24℃时的导热系数低至0。033w/m. ℃,热阻远大于同等厚度的传统风管的保温材料（详见检测报告）。同时材质均匀，粘合紧密，并与风管一次成型，减少人工保温工序，避免了人工保温带来的质量缺陷。不仅能够避免空气处理系统中的水汽结露，减少贴面损失及微生物生长繁殖的机会，更能减少风管管壁的能量损失，降低暖通空调的运行费用。因此通风空调系统采用彩钢板玻纤复合风管，在质量、外观及效果方面具有其他风管加入人工保温无可比拟的优点。 材料 密度 (kg/m3) 在以下温度（℃）材料导热系数（w/m.℃） 0 15 25 50 70 复合玻璃棉板 70-75 0.029 0.0307 0.0315 0.0347 0.0384 普通保温玻璃棉板 24-48 0.0324 0.0337 0.0350 0.0380 0.0410 岩棉板 100-200 0.0361 0.0383 0.0405 0.0460 0.0515 2、 吸声降噪，营造宁静空间 该风管的夹层为高密度玻璃棉板，具有很好的声学性能，充分吸收气流中的各种噪声能量，该风管具有类似管式消声器的消声效果（详见检测报告）。不仅能够避免空调通风设备的运转噪音通过气流传递到使用空间，而且能杜绝房间之间通过风管传播声音，保证各房间的私密性 70-75kg/m3密度复合玻璃棉板吸声系数 板厚 （mm） 不同倍频程中心频率（HZ）下吸声系数 100 200 250 500 1k 2k 4k 25 0．08 0．08 0．15 0．46 0．78 0．83 0．88 35 0．10 0．12 0．25 0．56 0．80 0．83 0．88 50 0．14 0．18 0．40 0．70 0．83 0．84 0．89 3、 屏蔽玻纤，有利身心健康 该风管内表面复合了一层玻璃纤维布，形成了一道严密的防纤维飞散的屏障，况且我公司采用的玻璃棉板纤维细而长，不含渣球，从微观上看，纤维间紧密缠绕，表面绝少微粒。风管内更有一层隔离介质，将气流与玻璃棉隔绝开来，因此该风管具有很强的耐冲蚀能力；再来看看风管内气流的冲蚀力。流体力学表明，流体在管壁上有迅速的速度递减，在壁面的流体速度非常小（理论上为零），因此对管壁的冲蚀力是非常有限的。具有空调使用经验的人都知道，使用一二年后而未清扫的风管在内壁是积有一层灰尘的，这层灰尘却没被气流吹掉。外界附上的灰尘尚未被此冲蚀力吹出，更何况内部紧密缠绕且有隔离层和玻璃丝布双层保护的玻璃纤维了。我公司经检测，在风速15m/s、20m/s的情况下测试，没有发现有玻纤纤维脱落现象（详见检测报告）。 4、 抑菌防水，保证健康环境 彩钢板玻纤复合风管外表层为彩色钢板，不腐蚀、不锈蚀，耐候性好、不吸水，风管处于潮湿的环境中不透水、不锈蚀。该风管在固化成型时同步加入憎水剂，含ESO抗水因子，有效阻隔水汽，防水防潮，吸湿率底。令系统在高湿环境中仍能保持优越的持久性及保温性能。京西宾馆游泳馆、星明湖度假村的游泳馆就采用我公司的这种产品。风管内壁涂有专用的胶液有抑菌效果，其中对金黄色葡萄球菌和大肠杆菌的抑菌效果达99.54％以上（详见检测报告），胶液固化后在高温下挥发物对人体无毒害。 5、 轻质系统，减轻建筑荷载 该通风管道以轻质的玻璃棉为主要原料，风管重量远小于铁皮风管和玻璃钢风管外加二次保温的传统风管的重量，极大的减轻了建筑结构所需要的荷载，对钢结构建筑尤为明显。同时，对于安装吊挂件要求也大大降低了。 6、不燃A级，安全防火环保 在目前的建筑材料中，复合风管以保温材料分类有三种：超细离心玻纤棉风管、酚醛发泡风管、聚酯发泡风管。其中只有用超细离心玻纤棉制成的复合风管可以达到不燃，其他两种均是难燃材料。彩钢板复合风管板中间层采用容量为70kg/m2超细离心玻纤棉，强度高、韧性好，保温效果好，经国家固定灭火系统和耐火构件质量监督检测中心检测燃烧性能达到GB8624 A级不燃。 7、 钢度强度，不亚于镀锌钢板 该风管外层的彩钢板通过复合机组与离心玻璃棉复合而成板材后，其刚度和强度远远大于单层钢板的刚度和强度，再通过专用设备制作成风管后，钢度强度不亚于镀锌钢板。况且彩钢板是在基板镀锌钢板上做的烤漆或喷塑处理，这样外表面不腐蚀，不锈蚀，耐候性好。下料、成型均为机械化生产，几何尺寸极为准确，外形美观大方 8、 漏风量小，节省运行费用 复合风管的漏风量与风管的连接方式、加固措施及管内静压大小有关。我公司不论多大的风管都是用整张彩钢板制作，只有一个接口，风管密封以风管本身的密封为主，同时我公司风管所有切口都经密封胶封闭，成品运至现场，纤维不外露；连接技术采用卡式法兰。PVC卡式法兰承插式连接杜绝了角钢法兰连接所可能带来的漏风量及冷热桥，从而避免了在法兰连接处的结露及能量损耗。 9、 制作快捷，缩短施工周期 风管制作和保温一次直接完成，制作方便快捷，工地现场工作量小。风管重量轻，便于搬运和安装，施工效率高，施工周期远小于各种传统风管系统。由于风管在工厂机械制作运到现场，施工现场干净整洁，对工地要求不高，有利于施工现场管理。此种风管的生产机械化程度较高，每条生产线成型风管单班生产量每天可达到500m2,年产量可达到30万m2。 10、沿程摩阻，略微大于钢板 铁皮风管和彩钢板玻纤复合风管沿程摩阻的比较是大家比较关心的问题。经检测，与铁皮风管相比，b=250mm标准设计的彩钢板复合风管沿程摩阻在风速小于6m/s时，两者相当；b=300mm，在风速7m/s之内两者相当；b=500mm在风速11m/s之内时两者相当。在风管常用风速下彩钢板复合风管的单位摩擦阻力约大于3.7%，占全系统总阻力的1.5%左右，在计算误差范围内，选用彩钢板玻纤复合风管不须考虑摩擦阻力的影响。管道系统的阻力也可按金属风管系统的计算方法计算。 风道风速（m/s） 项目 4 6 8 10 12 14 16 每米沿程摩阻PR(Pa/m) 0.913 1.857 3.950 5.977 8.447 11.210 14.453 沿程摩阻系数λ 0.0238 0.0215 0.0257 0.0249 0.0245 0.0238 0.0235 风管内静压Ps(Pa) 200 400 600 800 1000 1500 2000 泻漏风量Qa m3/m/h 0.75 1.24 1.60 1.89 2.13 2.61 2.98 m3/m/h 0.61 1.02 1.35 1.59 1.78 2.18 2.47 系统漏风量e(%) 2.0(管内静压≤1500Pa) 耐压(Pa) ≯2500 11、节省净空，提高有效空间 此种通风管道系统是一种制管保温一次完成的风管系统，具有安装简捷、施工效率高、劳动强度低的优点，此外该风管可贴梁、贴壁、贴顶安装，能有效的提高建筑物的使用空间。同时彩钢板复合风管因节省消声器、不需二次保温，便于提高净高。另外还因制管保温一次完成，不必保留制作保温层空间，提高风管安装高度。不同性能的建筑采用彩钢板复合风管提高的净高不同，一般可以节省10~30cm，由设计人员具体确定。设计中节省空间而节省的建筑工程费用是彩钢板复合风管为用户带来的最大利益。；此种风管适用于要求良好的保温、消声性能的空调系统和通风系统中，目前在众多的工业厂房、商场、写字楼、宾馆、超市、饭店等工程中广泛的使用，发挥着改善工作环境和生活环境的重要作用。 12、 寿命长久，良好的性价比 彩钢板玻纤复合风管的主要材料就是彩钢板、离心玻璃棉、玻璃纤维布等均具有耐腐蚀、抗老化的特点，使用寿命一般在25年以上；彩钢板复合玻纤风管制作、安装过程简单，实行机械化生产，节省了[url=http://wpa.qq.com/msgrd?V=3&Uin=800001525&Site=[Discuz!]&from=discuz&Menu=yes][/url]大量的人工费，这样该风管的总体综合造价要低于镀锌钢板风管、铝箔聚氨脂风管和铝箔酚醛风管，与以上风管相比彩钢板玻纤风管可以节省通风系统的消音器和静压箱的费用
