铁皮风管外加橡塑保温的工艺

duct

交底提要：本交底主要对镀锌钢板风管橡塑保温施工工艺的准备、施工工艺流程、具体操作要点、质量标准、安全要求等作出说明，适用于本项目部xx位置的镀锌钢板矩形风管的保温施工，要求接受交底的人员认真执行本交底的要求，施工中若有疑问可直接与交底人王岳进行联系和沟通

交底内容：

一、施工准备

1、材料准备

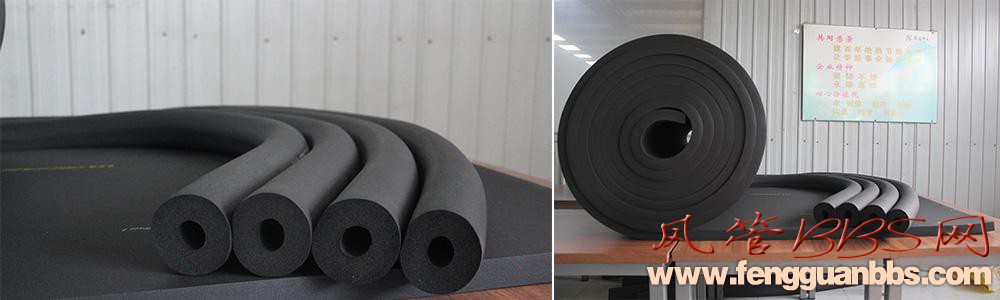

符合设计和规范要求，并具有合格证等质量证明文件的橡塑保温材料。

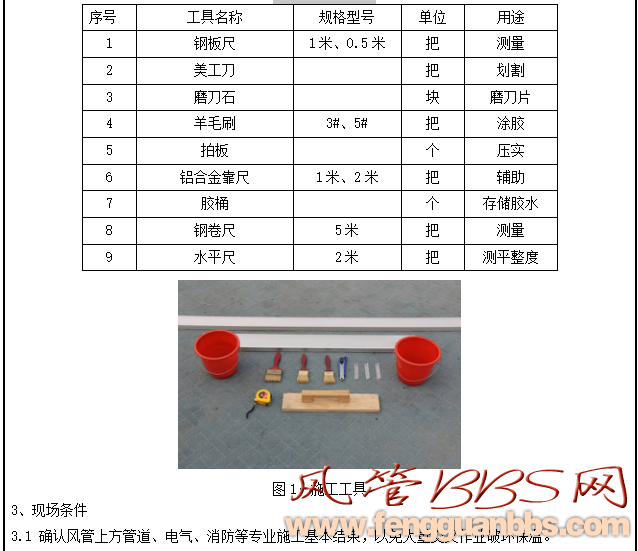

2、施工机具（图1）

表1：施工工具

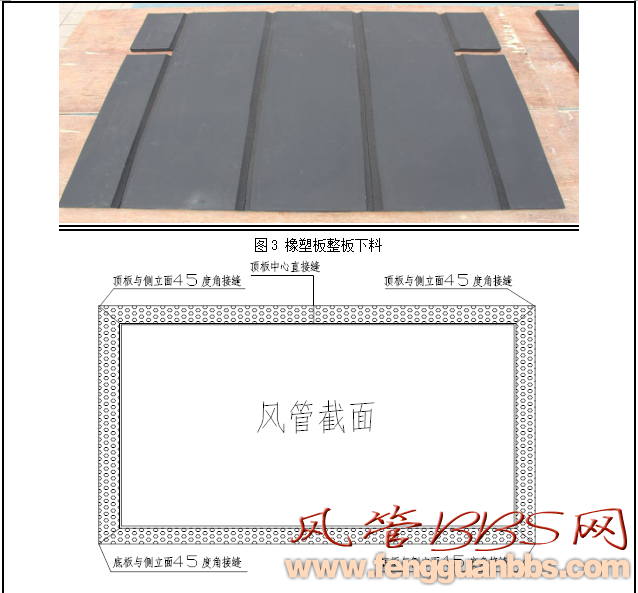

图4顶部保温板与侧立面保温板接缝

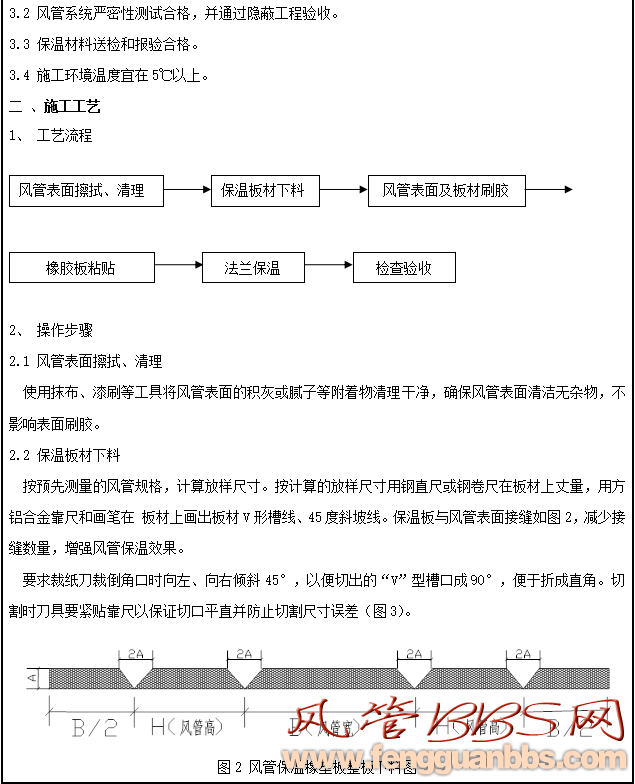

  保温板材下料分为直管段、弯头、变径管及风阀部件等，全部实行整体统筹下料，按风管规格，在板材上画出V型槽线及45度角斜坡线，风管四个棱角翻边采用45度角裁切对接，确保风管底部或顶部只出现一道粘贴缝（图4）。

2.3 风管表面及板材刷胶

  保温胶应均匀的涂在风管、部件或设备的外表面上，无空隙，无遗漏。刷胶按照先刷保温材料，刷风管表面的顺序进行，要求胶膜均匀无流淌。

2.4 橡塑板粘贴

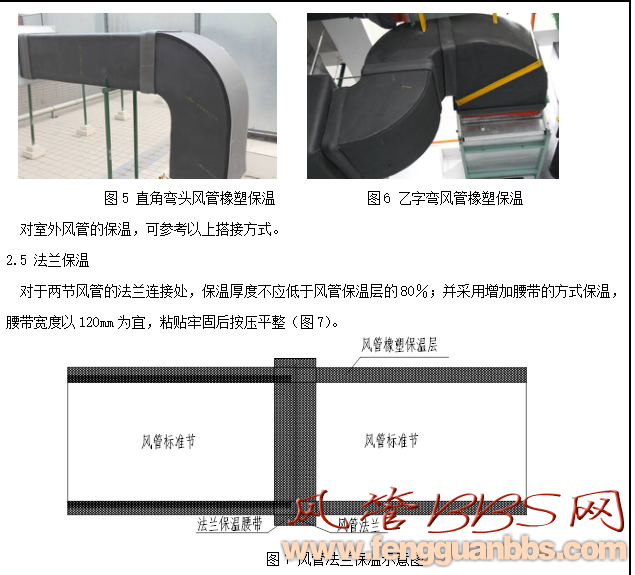

  胶水静置待初凝后，先粘贴顶板及两侧橡塑板，用拍板反复按压，确保保温材料与风管、部件或设备粘接紧密，随后再粘贴下底保温板材。对于直角弯头、乙字弯等不规则部件可采用四面单独粘贴，侧立面压上下底面的方式（图5、图6）。

2.6 检查验收

  橡塑板粘贴完毕，用水平尺检查平整度，对超出偏差范围部位，进行局部按压，确保表面平整度。橡塑板粘贴修整完毕，经项目部自检后报验。

三、质量标准

1、保温材料必须是在有效期限内的合格产品。

2、风管系统部件的保温，不得影响其操作功能。

3、保温层应密实，无裂缝、空隙等缺陷。表面应平整，当采用卷材或板材时，允许偏差为5mm。

4、管保温施工应符合下列规定：

  1)保温胶的性能应符合使用温度和环境卫生的要求，并与保温材料相匹配；

  2)保温胶应均匀地涂在风管、部件外表面上，保温材料与风管、部件表面应紧密贴合，无空隙；

  3)保温层纵、横向的接缝，应错开；

5、 保温风管在下列场合必须使用不燃保温材料：

1)电加热器前后800mm的风管和保温层；

  2)穿越防火墙两侧2m范围内风管、管道和保温层。

  3)位于洁净室内的风管及管道的保温，不应采用易产尘的材料。

四、成品保护

1、堆放橡塑保温材料的场地一定要采取防水措施。

2、严禁在保温后的风管踩踏。

五、施工安全要求及其他注意事项

1、作业地点必须配备灭火器或其他灭火器材。

2、风管保温应在干净的环境中制作，在施工过程中应经常打扫，保持环境干净。

3、保温胶应妥善存放，注意防火且不得直接在阳光下曝晒。失效的保温胶及空的保温胶容器不得随意抛弃或燃烧，应集中堆放处理。

4、废料堆放地点应设置醒目标志。

5、当天施工结束后的剩余材料及工具应及时入库，不得随意放置。

具体风管保温施工范围见附图1：xx施工平面图
